MAZDA MODEL CX-5 2012 Manual del propietario (in Spanish)

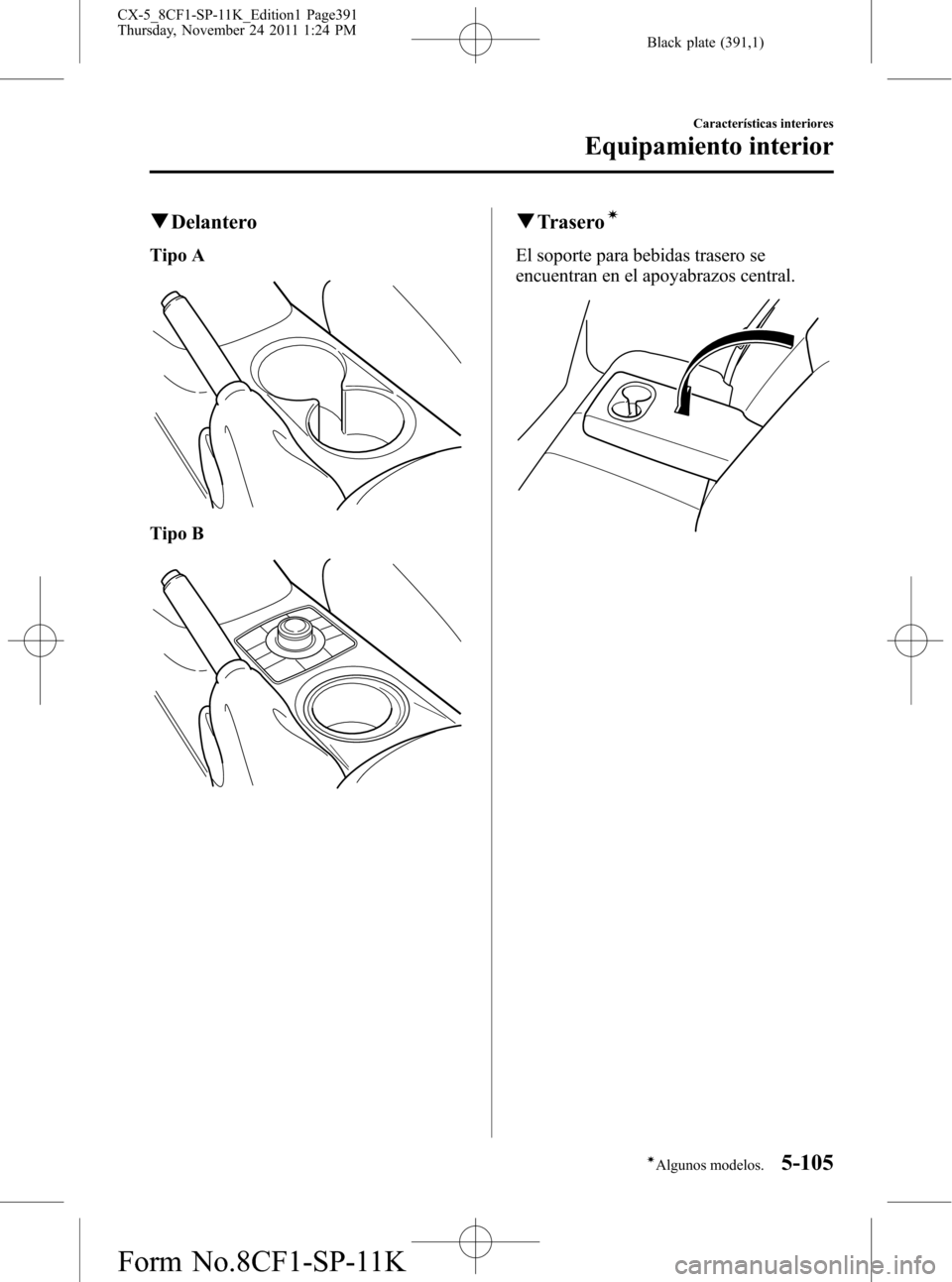

Black plate (391,1)
qDelantero
Tipo A
Tipo B
qTraseroí
El soporte para bebidas trasero se
encuentran en el apoyabrazos central.
Características interiores
Equipamiento interior
5-105íAlgunos modelos. CX-5_8CF1-SP-11K_Edition1 Page391
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

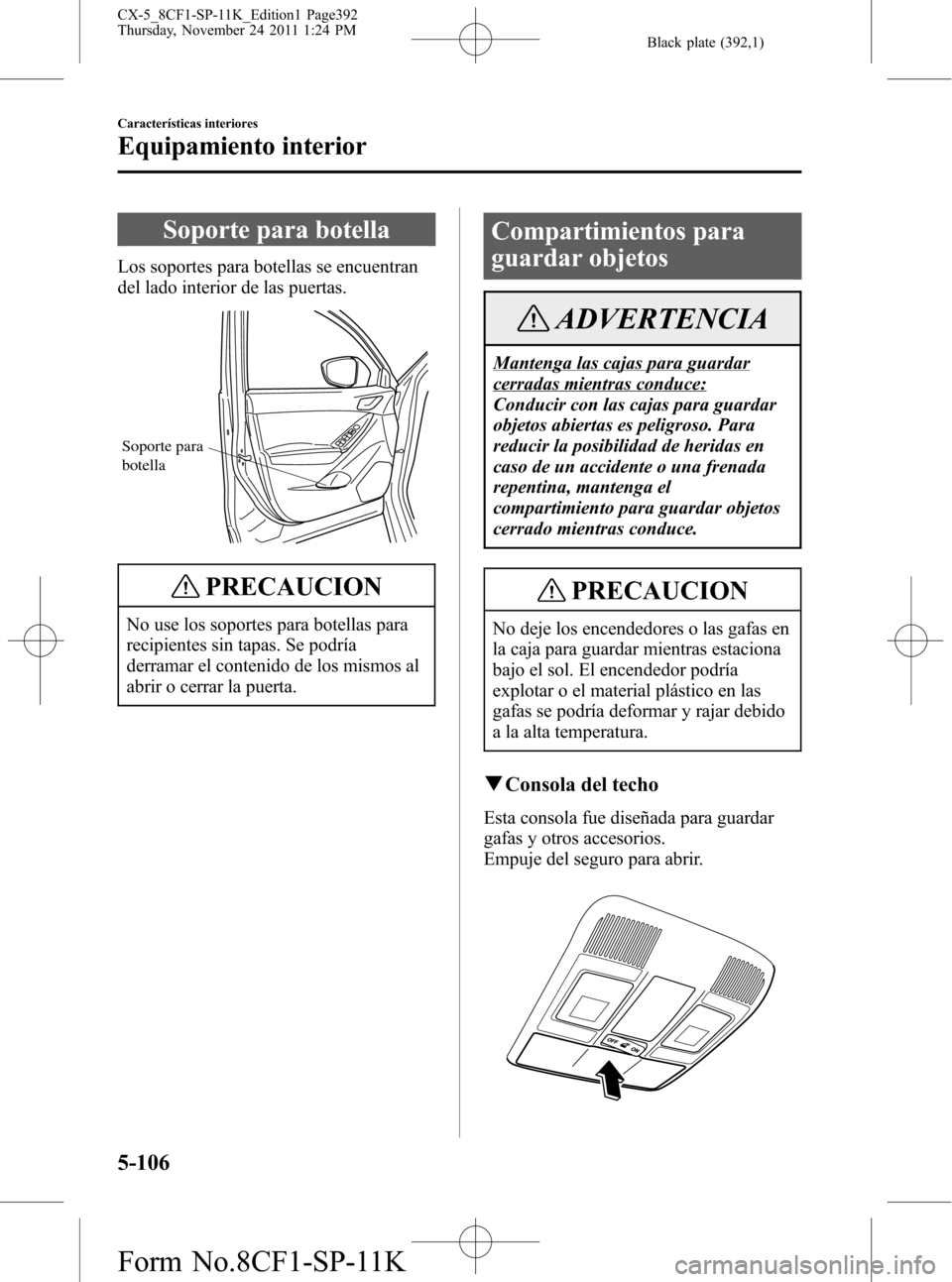

Black plate (392,1)
Soporte para botella
Los soportes para botellas se encuentran
del lado interior de las puertas.
Soporte para
botella
PRECAUCION
No use los soportes para botellas para
recipientes sin tapas. Se podría
derramar el contenido de los mismos al
abrir o cerrar la puerta.
Compartimientos para
guardar objetos
ADVERTENCIA
Mantenga las cajas para guardar
cerradas mientras conduce:
Conducir con las cajas para guardar
objetos abiertas es peligroso. Para
reducir la posibilidad de heridas en
caso de un accidente o una frenada
repentina, mantenga el
compartimiento para guardar objetos
cerrado mientras conduce.
PRECAUCION
No deje los encendedores o las gafas en
la caja para guardar mientras estaciona
bajo el sol. El encendedor podría
explotar o el material plástico en las
gafas se podría deformar y rajar debido
a la alta temperatura.
qConsola del techo
Esta consola fue diseñada para guardar
gafas y otros accesorios.
Empuje del seguro para abrir.
5-106
Características interiores
Equipamiento interior
CX-5_8CF1-SP-11K_Edition1 Page392
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

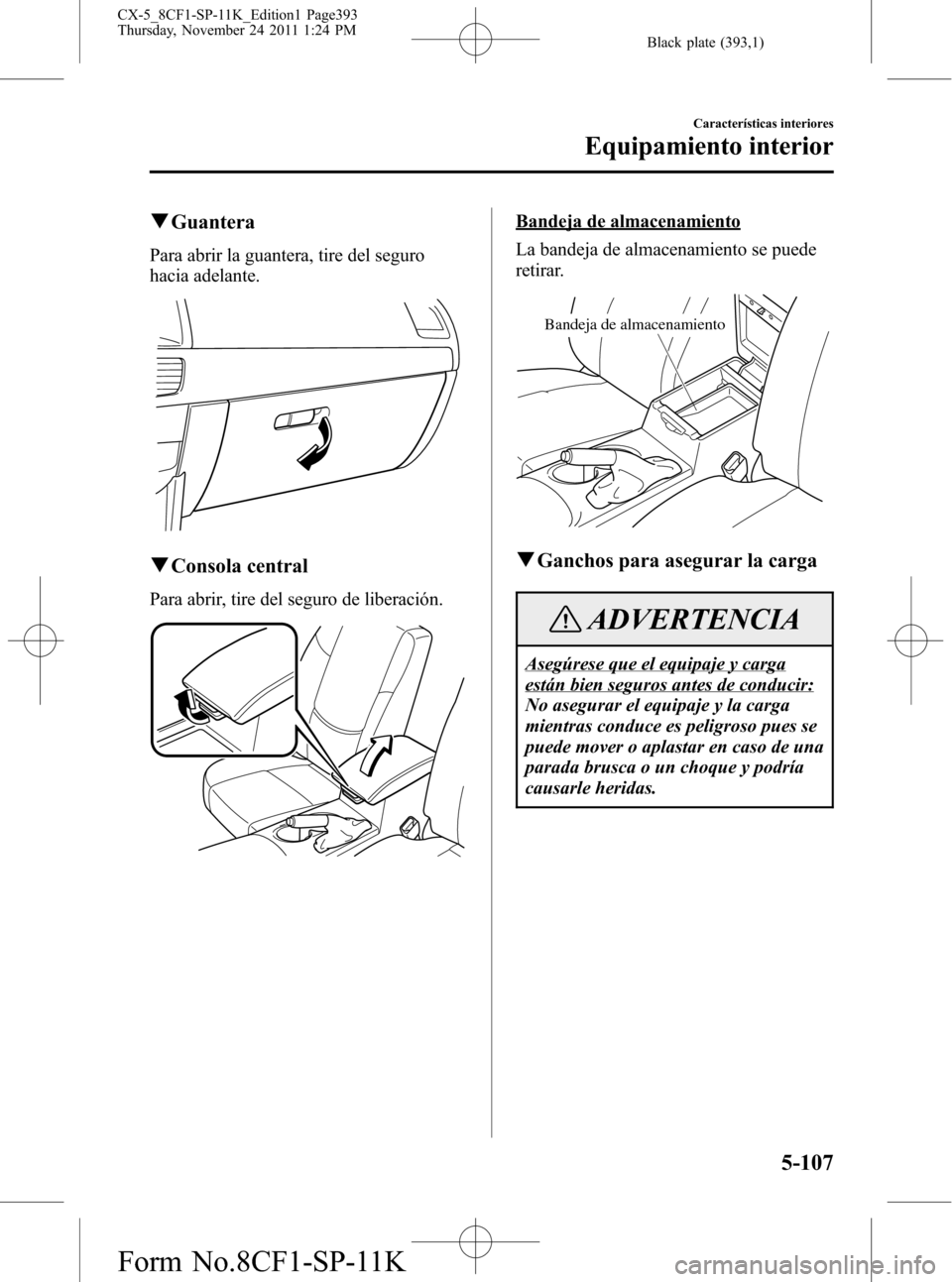

Black plate (393,1)
qGuantera
Para abrir la guantera, tire del seguro
hacia adelante.
qConsola central
Para abrir, tire del seguro de liberación.
Bandeja de almacenamiento
La bandeja de almacenamiento se puede
retirar.
Bandeja de almacenamiento
qGanchos para asegurar la carga
ADVERTENCIA
Asegúrese que el equipaje y carga
están bien seguros antes de conducir:
No asegurar el equipaje y la carga
mientras conduce es peligroso pues se
puede mover o aplastar en caso de una
parada brusca o un choque y podría
causarle heridas.
Características interiores
Equipamiento interior
5-107
CX-5_8CF1-SP-11K_Edition1 Page393
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (394,1)

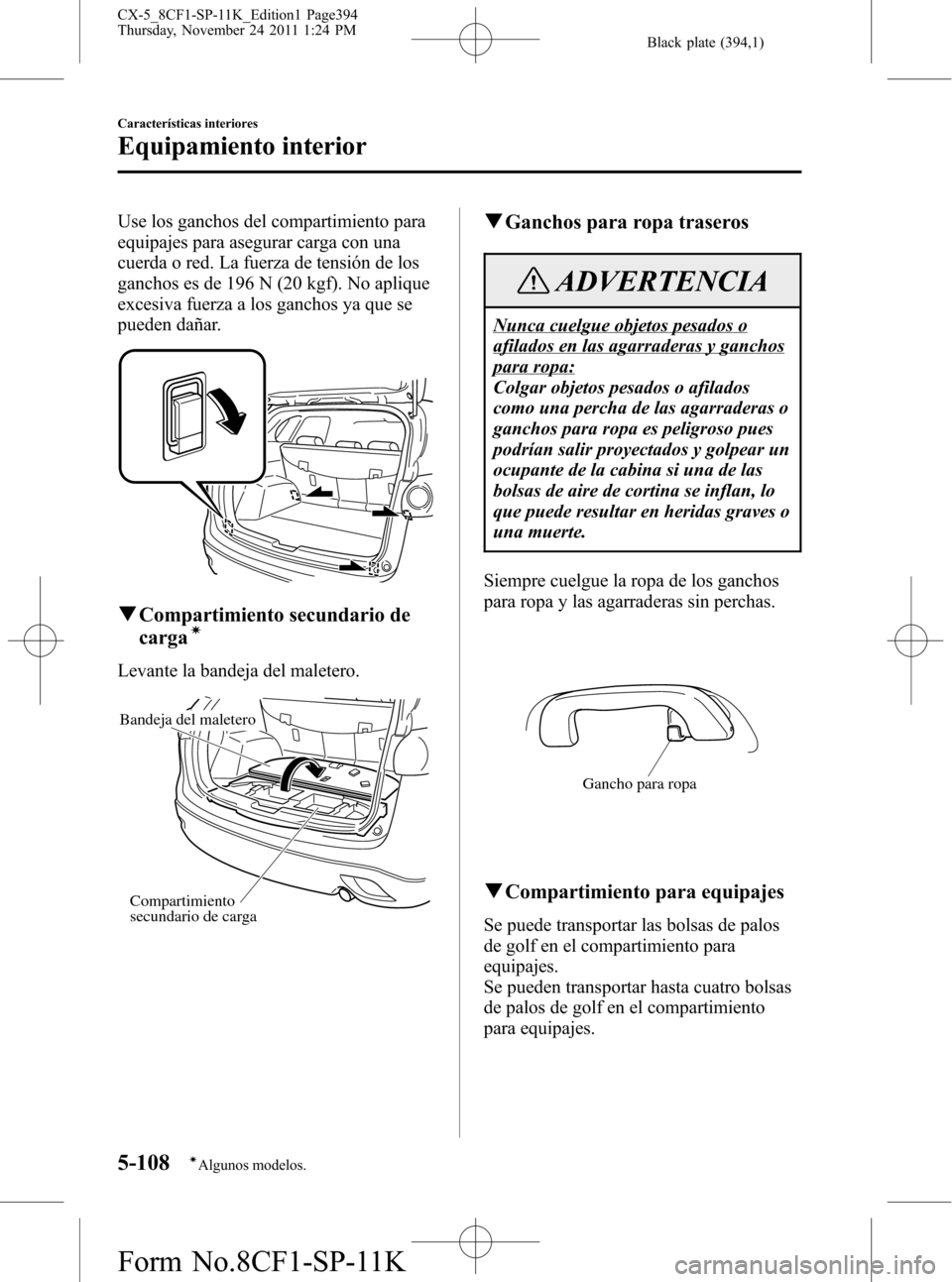

Use los ganchos del compartimiento para
equipajes para asegurar carga con una
cuerda o red. La fuerza de tensión de los
ganchos es de 196 N (20 kgf). No aplique
excesiva fuerza a los ganchos ya que se
pueden dañar.
qCompartimiento secundario de
cargaí
Levante la bandeja del maletero.
Compartimiento
secundario de carga
Bandeja del maletero
qGanchos para ropa traseros
ADVERTENCIA
Nunca cuelgue objetos pesados o
afilados en las agarraderas y ganchos
para ropa:
Colgar objetos pesados o afilados
como una percha de las agarraderas o
ganchos para ropa es peligroso pues
podrían salir proyectados y golpear un
ocupante de la cabina si una de las
bolsas de aire de cortina se inflan, lo
que puede resultar en heridas graves o
una muerte.
Siempre cuelgue la ropa de los ganchos
para ropa y las agarraderas sin perchas.
Gancho para ropa
qCompartimiento para equipajes
Se puede transportar las bolsas de palos
de golf en el compartimiento para
equipajes.
Se pueden transportar hasta cuatro bolsas
de palos de golf en el compartimiento
para equipajes.
5-108
Características interiores
íAlgunos modelos.
Equipamiento interior
CX-5_8CF1-SP-11K_Edition1 Page394
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

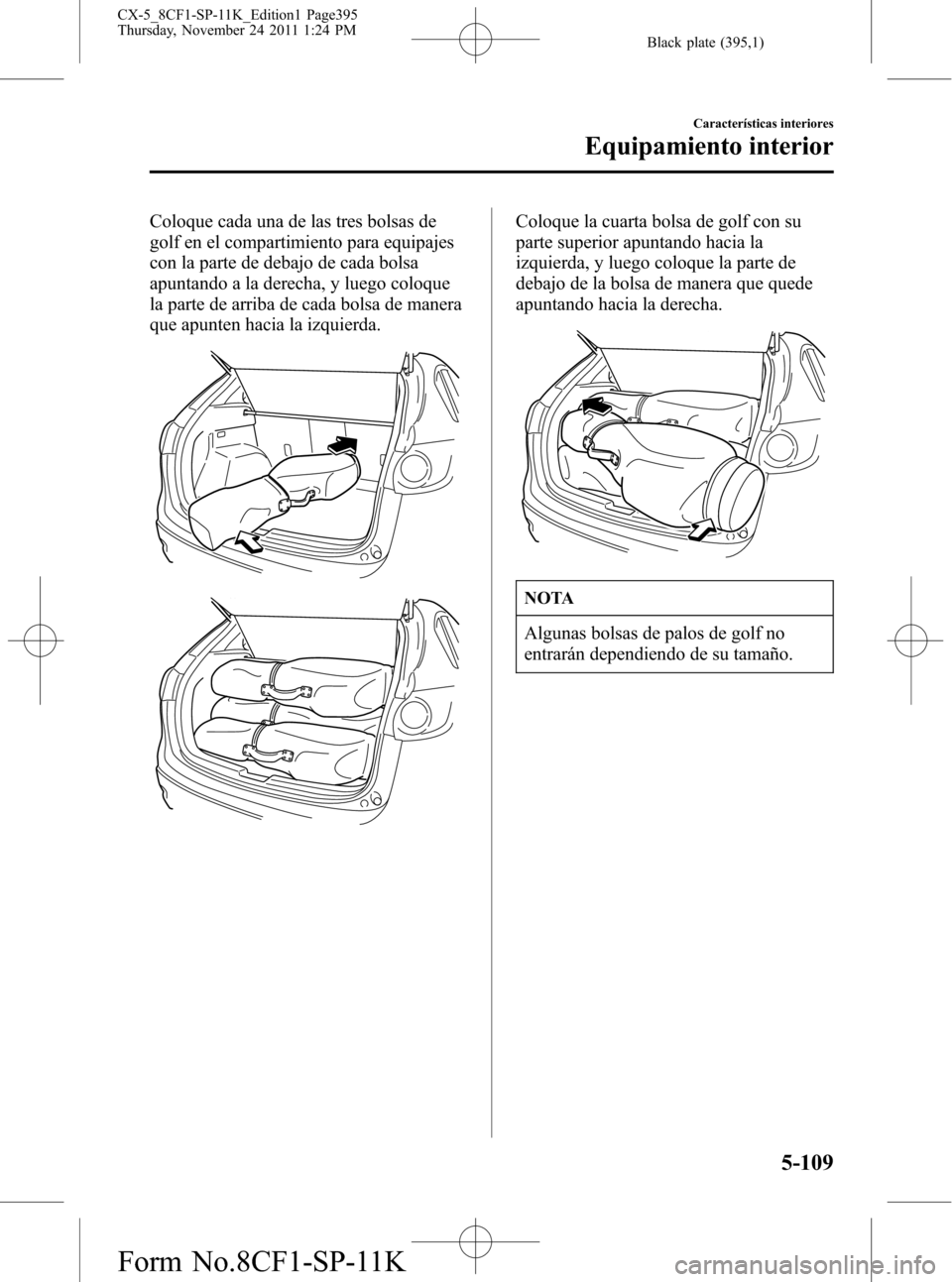

Black plate (395,1)
Coloque cada una de las tres bolsas de
golf en el compartimiento para equipajes
con la parte de debajo de cada bolsa
apuntando a la derecha, y luego coloque
la parte de arriba de cada bolsa de manera
que apunten hacia la izquierda.Coloque la cuarta bolsa de golf con su
parte superior apuntando hacia la
izquierda, y luego coloque la parte de
debajo de la bolsa de manera que quede
apuntando hacia la derecha.
NOTA
Algunas bolsas de palos de golf no
entrarán dependiendo de su tamaño.
Características interiores
Equipamiento interior
5-109
CX-5_8CF1-SP-11K_Edition1 Page395
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

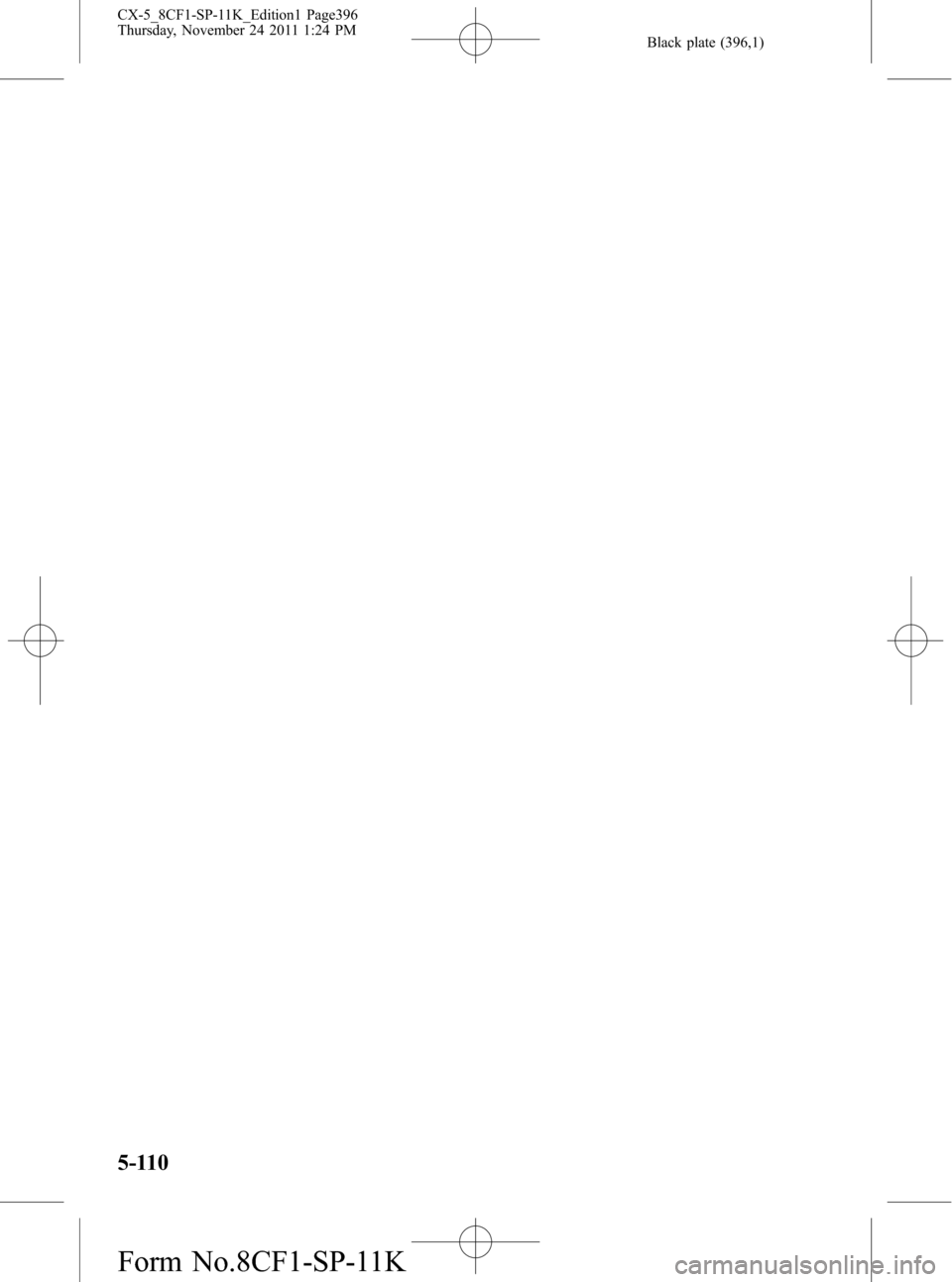

Black plate (396,1)
5-110
CX-5_8CF1-SP-11K_Edition1 Page396
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (397,1)

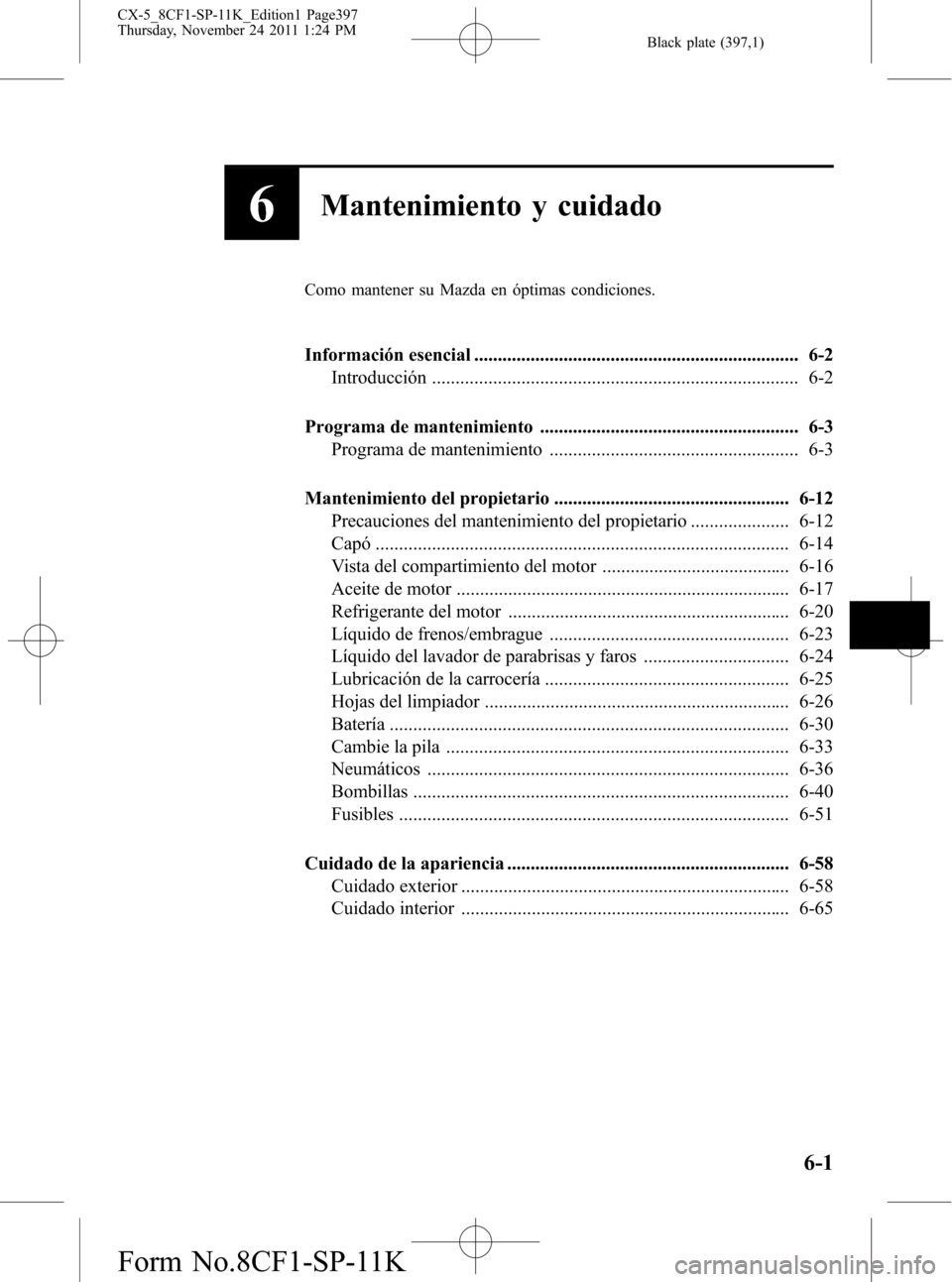

6Mantenimiento y cuidado
Como mantener su Mazda en óptimas condiciones.
Información esencial ..................................................................... 6-2
Introducción .............................................................................. 6-2
Programa de mantenimiento ....................................................... 6-3
Programa de mantenimiento ..................................................... 6-3
Mantenimiento del propietario .................................................. 6-12
Precauciones del mantenimiento del propietario ..................... 6-12
Capó ........................................................................................ 6-14
Vista del compartimiento del motor ........................................ 6-16
Aceite de motor ....................................................................... 6-17
Refrigerante del motor ............................................................ 6-20
Líquido de frenos/embrague ................................................... 6-23
Líquido del lavador de parabrisas y faros ............................... 6-24
Lubricación de la carrocería .................................................... 6-25
Hojas del limpiador ................................................................. 6-26
Batería ..................................................................................... 6-30
Cambie la pila ......................................................................... 6-33
Neumáticos ............................................................................. 6-36
Bombillas ................................................................................ 6-40
Fusibles ................................................................................... 6-51
Cuidado de la apariencia ............................................................ 6-58
Cuidado exterior ...................................................................... 6-58
Cuidado interior ...................................................................... 6-65
6-1
CX-5_8CF1-SP-11K_Edition1 Page397
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

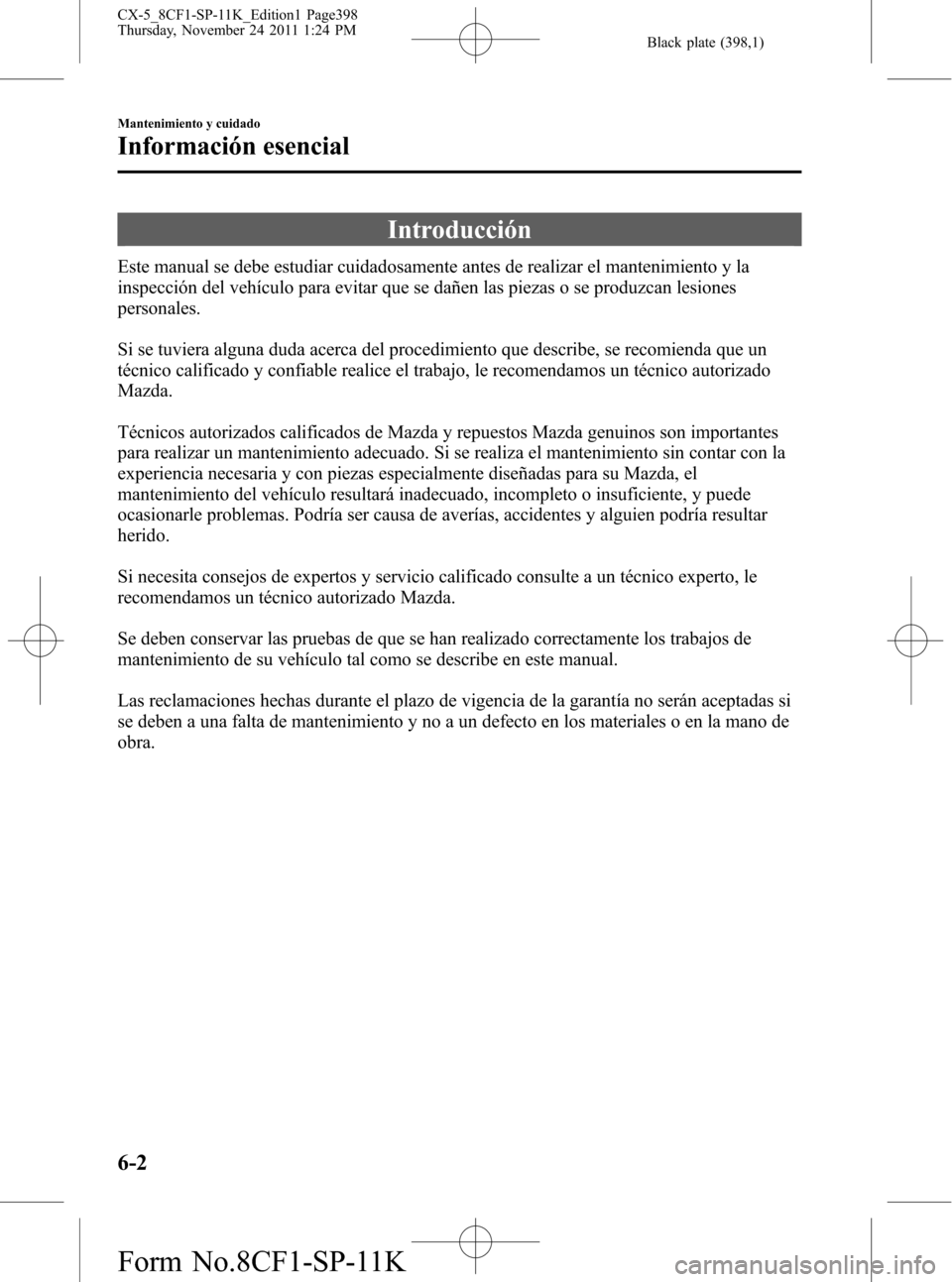

Black plate (398,1)
Introducción
Este manual se debe estudiar cuidadosamente antes de realizar el mantenimiento y la
inspección del vehículo para evitar que se dañen las piezas o se produzcan lesiones
personales.
Si se tuviera alguna duda acerca del procedimiento que describe, se recomienda que un
técnico calificado y confiable realice el trabajo, le recomendamos un técnico autorizado
Mazda.
Técnicos autorizados calificados de Mazda y repuestos Mazda genuinos son importantes
para realizar un mantenimiento adecuado. Si se realiza el mantenimiento sin contar con la
experiencia necesaria y con piezas especialmente diseñadas para su Mazda, el
mantenimiento del vehículo resultará inadecuado, incompleto o insuficiente, y puede
ocasionarle problemas. Podría ser causa de averías, accidentes y alguien podría resultar
herido.
Si necesita consejos de expertos y servicio calificado consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
Se deben conservar las pruebas de que se han realizado correctamente los trabajos de
mantenimiento de su vehículo tal como se describe en este manual.
Las reclamaciones hechas durante el plazo de vigencia de la garantía no serán aceptadas si
se deben a una falta de mantenimiento y no a un defecto en los materiales o en la mano de
obra.
6-2
Mantenimiento y cuidado
Información esencial
CX-5_8CF1-SP-11K_Edition1 Page398
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

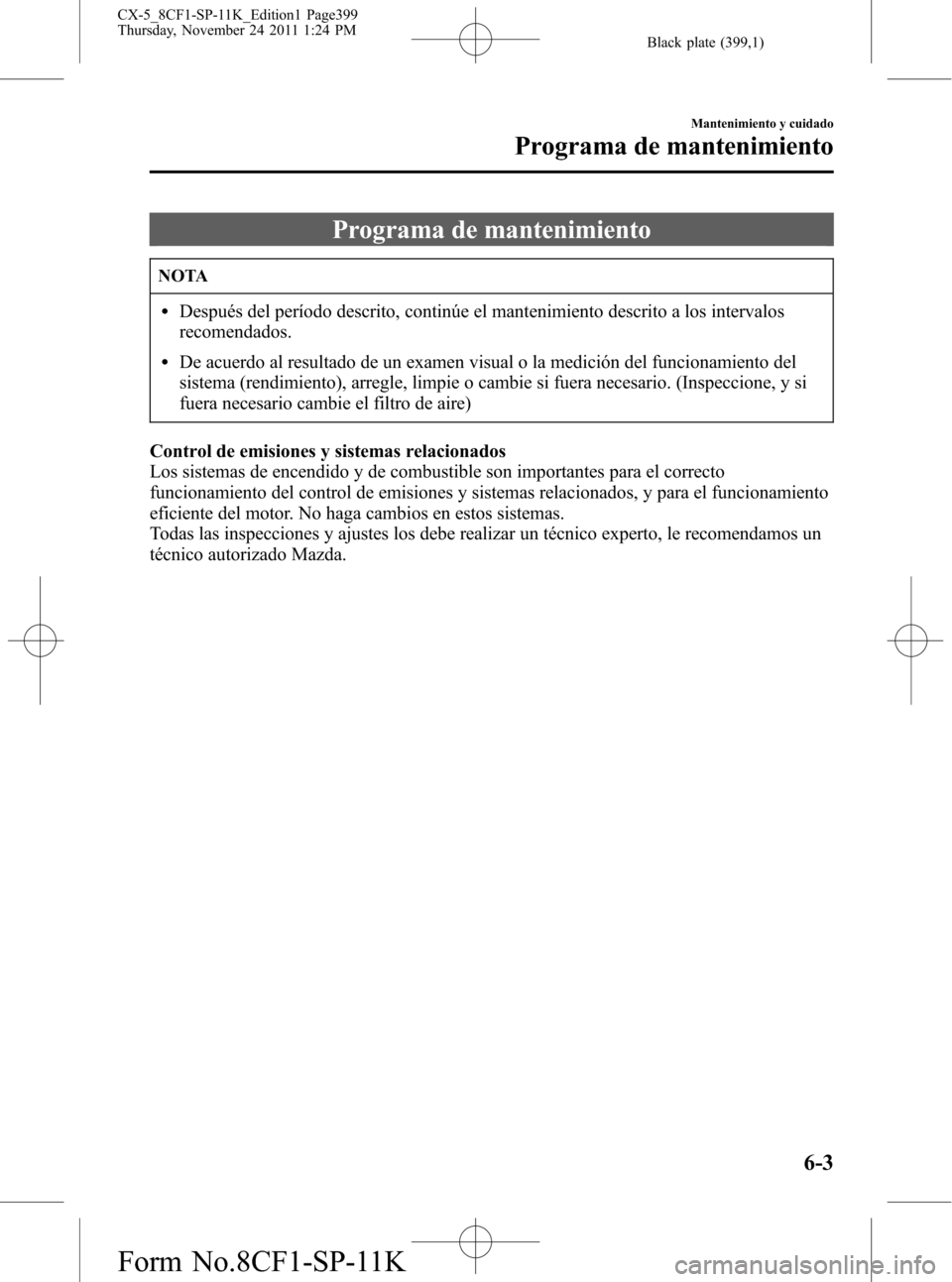

Black plate (399,1)
Programa de mantenimiento
NOTA
lDespués del período descrito, continúe el mantenimiento descrito a los intervalos
recomendados.
lDe acuerdo al resultado de un examen visual o la medición del funcionamiento del
sistema (rendimiento), arregle, limpie o cambie si fuera necesario. (Inspeccione, y si
fuera necesario cambie el filtro de aire)
Control de emisiones y sistemas relacionados
Los sistemas de encendido y de combustible son importantes para el correcto
funcionamiento del control de emisiones y sistemas relacionados, y para el funcionamiento
eficiente del motor. No haga cambios en estos sistemas.
Todas las inspecciones y ajustes los debe realizar un técnico experto, le recomendamos un
técnico autorizado Mazda.
Mantenimiento y cuidado
Programa de mantenimiento
6-3
CX-5_8CF1-SP-11K_Edition1 Page399
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

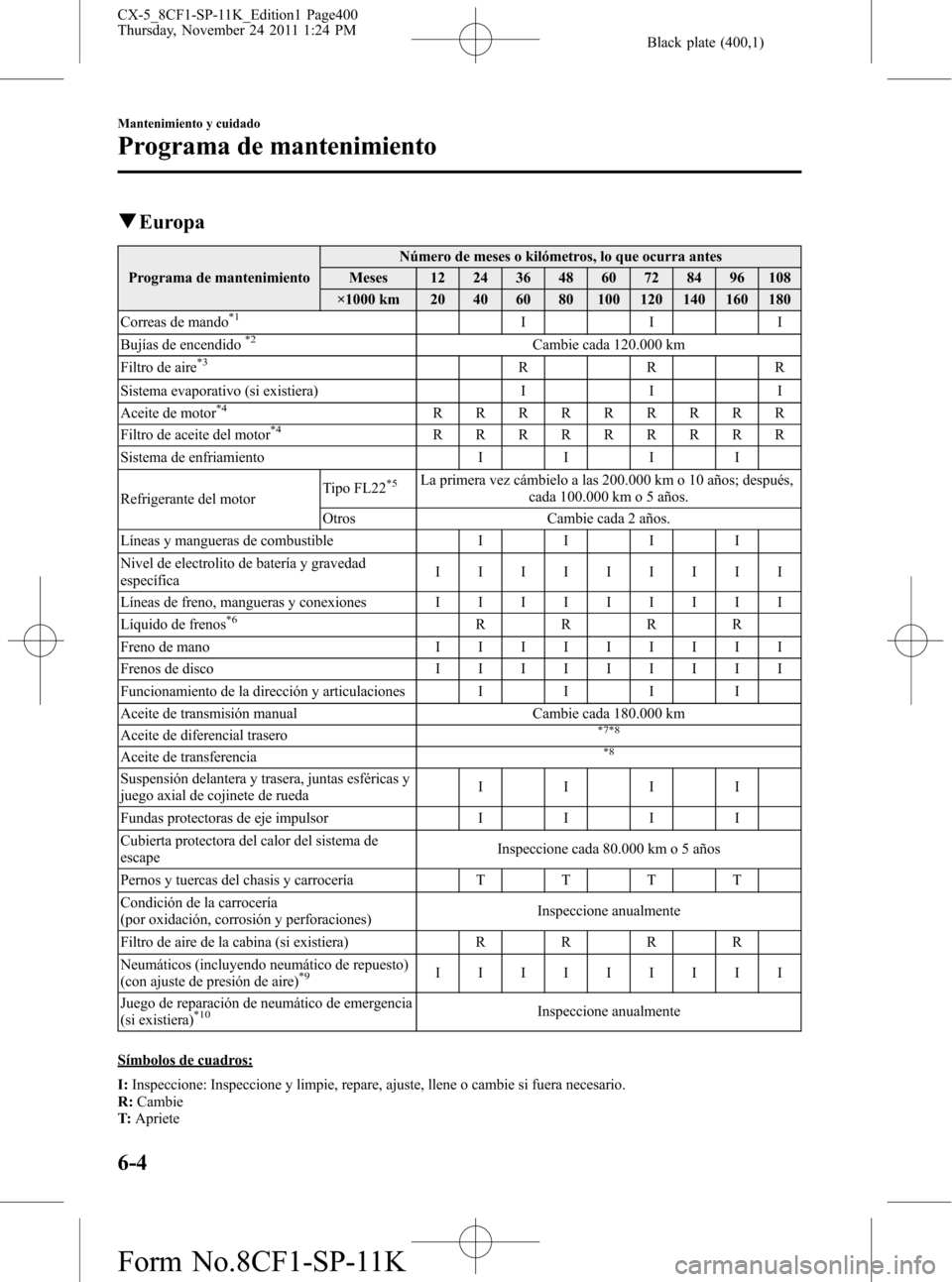

Black plate (400,1)
qEuropa
Programa de mantenimientoNúmero de meses o kilómetros, lo que ocurra antes
Meses 12 24 36 48 60 72 84 96 108
×1000 km 20 40 60 80 100 120 140 160 180
Correas de mando
*1III
Bujías de encendido*2Cambie cada 120.000 km
Filtro de aire*3RRR
Sistema evaporativo (si existiera) I I I
Aceite de motor
*4RRRRRRRRR
Filtro de aceite del motor*4RRRRRRRRR
Sistema de enfriamientoIIII
Refrigerante del motorTipo FL22
*5La primera vez cámbielo a las 200.000 km o 10 años; después,
cada 100.000 km o 5 años.
Otros Cambie cada 2 años.
Líneas y mangueras de combustibleIIII
Nivel de electrolito de batería y gravedad
específicaIIIIIIIII
Líneas de freno, mangueras y conexionesIIIIIIIII
Líquido de frenos
*6RRRR
Freno de manoIIIIIIIII
Frenos de discoIIIIIIIII
Funcionamiento de la dirección y articulacionesIIII
Aceite de transmisión manual Cambie cada 180.000 km
Aceite de diferencial trasero
*7*8
Aceite de transferencia*8
Suspensión delantera y trasera, juntas esféricas y
juego axial de cojinete de ruedaIIII
Fundas protectoras de eje impulsorIIII
Cubierta protectora del calor del sistema de
escapeInspeccione cada 80.000 km o 5 años
Pernos y tuercas del chasis y carroceríaTTTT
Condición de la carrocería
(por oxidación, corrosión y perforaciones)Inspeccione anualmente
Filtro de aire de la cabina (si existiera)RRRR
Neumáticos (incluyendo neumático de repuesto)
(con ajuste de presión de aire)
*9IIIIIIIII
Juego de reparación de neumático de emergencia
(si existiera)
*10Inspeccione anualmente
Símbolos de cuadros:
I:Inspeccione: Inspeccione y limpie, repare, ajuste, llene o cambie si fuera necesario.
R:Cambie
T:Apriete
6-4
Mantenimiento y cuidado
Programa de mantenimiento
CX-5_8CF1-SP-11K_Edition1 Page400
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K
